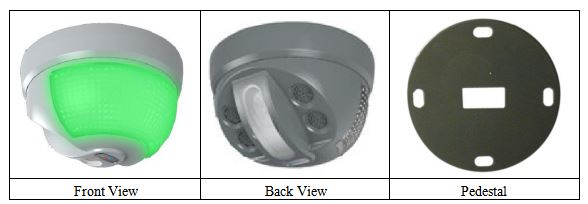

Sensor de estacionamento ultrassônico para sistema de orientação para estacionamento
Introdução
Sistema de orientação de estacionamento ultrassônico sensor de estacionamento usando onda ultra-sônica detectar princípio de funcionamento para detectar se o espaço de estacionamento está ocupado ou não, e usando LED indicador para distinguir seu status (vermelho está ocupado, verde está disponível), que pode orientar o driver para encontrar espaço rapidamente e melhorar o nível de gerenciamento de estacionamento. Ao mesmo tempo, enviar o status para o controlador superior.
Cenário
Parâmetro
Operativo | DC18V ~ 30V, Recomendar ： | Princípio de funcionamento | Detecção Ultrassônica |
Voltagem | 24V | ||
Típica | Luz vermelha : 65mA | Comunicação | RS-485 |
Atual | Luz verde : 56mA | Modo | |
Dimensão | 130 * 130 * 80 mm | Codificação de Endereços | 00 ~ 31, através de 5 jumpers |
endereçamento | |||
Detecção | 290cm , através de 2 jumpers | Operativo | -20 ~ + 50 ℃ |
Alcance | configuração | Temperatura | |
ESD | 12KV | Teste de trem de pulso | ± 4KV |
mesa 2
Indicador de status de trabalho
Indicador de status de trabalho （Vermelho） ： acende significa com comunicação e objetos detectados
Configuração do jumper S1
Instruções de configuração do jumper S1 :
Da direita para a esquerda, （LH） 【1,2,3,4,5,6,7】, o número 5 inferior (1-5) é a configuração do endereço, maior número 2 (6-7) são o endereço de altura da instalação, jumper nos meios 1, sem jumper significa 0.
Configuração do endereço : Número 5 inferior (5,4,3,2,1) Respectivamente representa endereço binário 16,8,4,2,1. Número diferente de combinação de linha de salto, como endereço de lote de estacionamento 3, você precisa fazer um jumper em 1 e 2.
Distância de detecção: Sen 1 0 | Adicionar Detector : Adicionar — 4 ——> 0 ） | |||
Sen10 | Altura de instalação | Distância horizontal do estacionamento | Addr | Addr |
（ Y ） | linha （ X ） | |||
0 0 | 180 cm - 210 cm | diretamente acima da linha de estacionamento | 0 0 0 0 0 | 00 |
0 1 | 230 cm - 250 cm | diretamente acima da linha de estacionamento | 0 0 0 0 1 | 01 |
1 0 | 250 cm - 270 cm | diretamente acima da linha de estacionamento | …… | … |
1 1 | 270CM - 290CM | diretamente acima da linha de estacionamento | 1 1 1 1 1 | 31 |
Tabela 3
Nota:
1, quando o sensor de estacionamento ultrassônico sistema de orientação de estacionamento definir o jumper, por favor, repetidamente, empurre e puxe várias vezes para remover a camada de óxido para garantir um bom contato.
2, a altura de instalação sugerida é Y: 2.4m-3m, instalado diretamente acima da linha de estacionamento, a fim assegurar a detecção segura

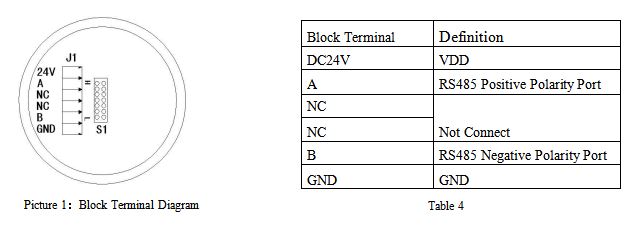

Instrução do Terminal de Blocos

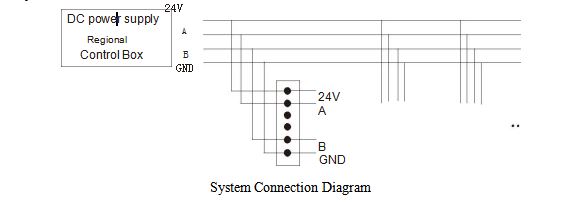

Instruções de conexão do sistema
1. O dispositivo sob um RCM conectado preferencialmente no modo de barramento, com o endereçamento do detector por cinco pontes, um barramento de comunicação poderia custar no máximo 32 detetores.
2. Os detectores sob um RCM recebem energia CC do RCM. Considerando a engenharia na perda de linha, o detector usa uma ampla gama de projetos de fonte de alimentação.
3. Para garantir que o equipamento terminal esteja funcionando adequadamente, recomenda-se usar a fonte de alimentação de 24 Vcc. Caixa de controle regional poder da fonte de alimentação igual ao consumo de energia de 150% - 200% do total de equipamentos de alimentação, para garantir o início confiável e trabalho por um longo tempo.
